一、车桥及焊接工艺
1.1 车桥种类及作用
汽车车桥（又称车轴）通过悬架与车架（或承载式车身）相毗连，，，，，，，，其两头装置车轮 。。。。。。 。车桥的作用是遭受汽车的载荷，，，，，，，，维持汽车在蹊径上的正常行驶 。。。。。。 。车桥是汽车的要害部件之一，，，，，，，，受力重大 。。。。。。 。它不但承重和传力，，，，，，，，还遭受重大的动载荷和静载荷所形成的弯矩和扭矩，，，，，，，，为此要求车桥有足够的强度、刚度和韧性 。。。。。。 。在车桥众多焊缝中，，，，，，，，桥壳与半轴套管的环缝焊接时要害，，，，，，，，直接关系到汽车的行驶清静和旅客及司机人身清静 。。。。。。 。因此，，，，，，，，包管焊接质量是十分主要的 。。。。。。 。

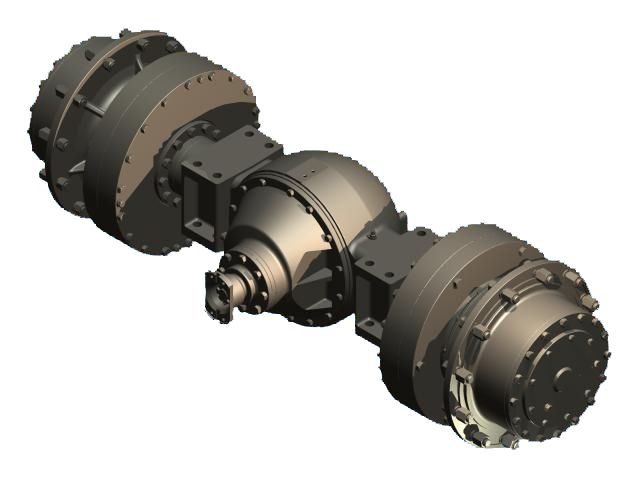

按使用功效划分，，，，，，，，车桥分为驱动桥、转向桥、转向驱动桥和支持桥四种，，，，，，，，如图1所示 。。。。。。 。驱动桥的作用将发念头传出的驱动力传给驱动车轮，，，，，，，，实现降速增扭的作用，，，，，，，，同时改变换力转达的偏向 。。。。。。 。转向桥使用转向节的摆动使车轮偏转一定的角度以实现汽车的转向，，，，，，，，同时遭受车轮与车架之间的笔直载荷 。。。。。。 。转向驱动桥具有转向和驱动两种功效 。。。。。。 。既具有一样平常驱动桥的基本部件，，，，，，，，还具有转向桥特有的主销等 。。。。。。 。支持桥属于从动桥，，，，，，，，即无转向又无驱动功效的桥 。。。。。。 。

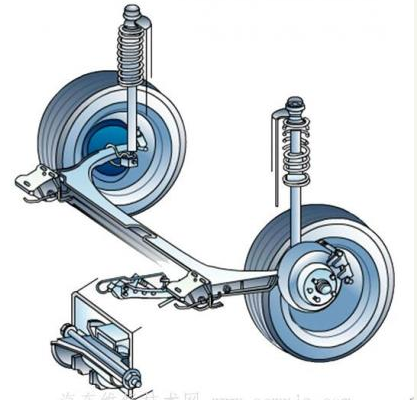

a. 驱动桥 b. 转向桥

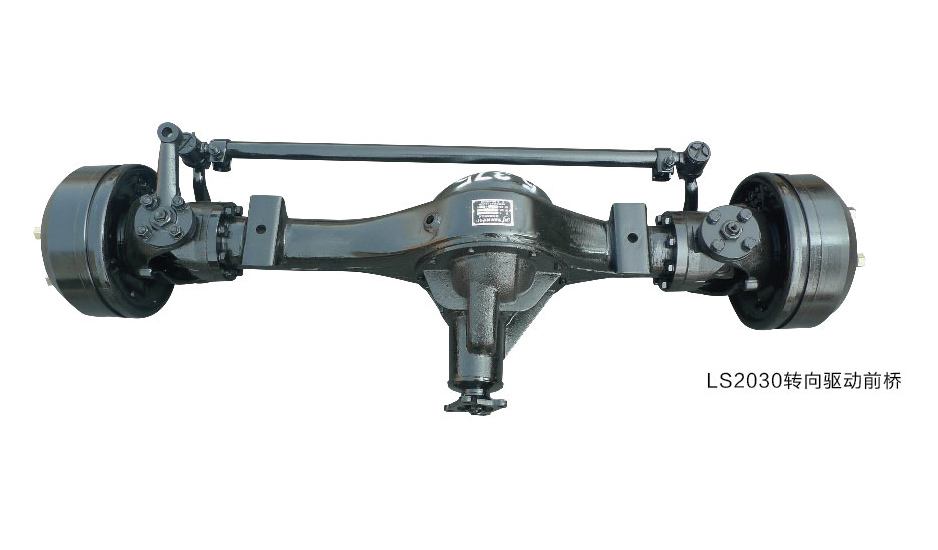

c. 转向驱动桥 d. 支持桥
图1 汽车车桥分类
1.2 车桥焊接工艺流程

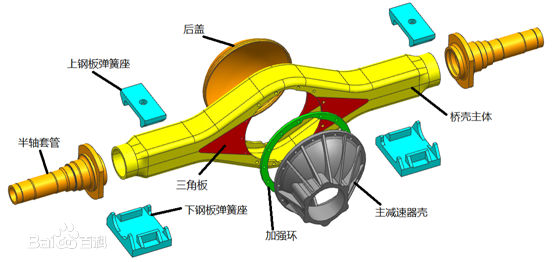

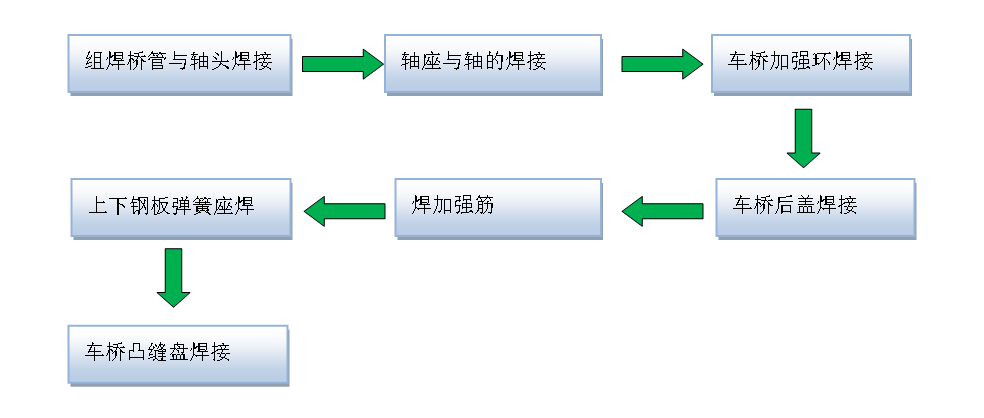

驱动桥是汽车的要害部件之一，，，，，，，，其焊接质量的优劣关系到汽车的清静性问题 。。。。。。 。它不但要承重和传力，，，，，，，，还要遭受由动载荷和静载荷所引起的较大的弯矩和扭矩，，，，，，，，为此要求后桥具有足够的强度、刚度和韧性，，，，，，，，这就对后桥的焊接质量提出了很高的要求 。。。。。。 。汽车后桥由半桥壳、牢靠盘、后盖、法兰盘、半轴套管及杂件等几部分焊接而成，，，，，，，，如图2所示 。。。。。。 。其焊接工序如下：
图2 汽车驱动桥部件组成
二、 桥管与轴头组焊的焊接工艺
2.1 部件工艺要求
在桥壳众多焊缝中，，，，，，，，变形轴管与桥壳的两条环焊缝尤其要害，，，，，，，，它与驱动桥壳形成一体，，，，，，，，使左右驱动车轮的轴向相对位置牢靠，，，，，，，，一起支承车架及其上的各总成质量，，，，，，，，同时在汽车行驶时遭受由车轮传来的路面反作用力和力矩，，，，，，，，并经悬架传给车架 。。。。。。 。使用卧式气动夹紧工装，，，，，，，，轴头与桥管夹紧后，，，，，，，，中心不得有倾斜征象；； ；；；； ；；焊缝要求，，，，，，，，无未熔合、裂纹、气孔等缺陷，，，，，，，，知足熔深和疲劳韧性要求 。。。。。。 。
2.2 解决计划
2.2.1 母材材质及坡口形状
现在汽车车桥所用质料多为低碳钢系列，，，，，，，，以20钢为主，，，，，，，，其C和其它提高淬透性的合金元素含量较少，，，，，，，，淬硬相较量少，，，，，，，，冷裂倾向较� 。。。。。。 。�，，，，焊接性好 。。。。。。 。

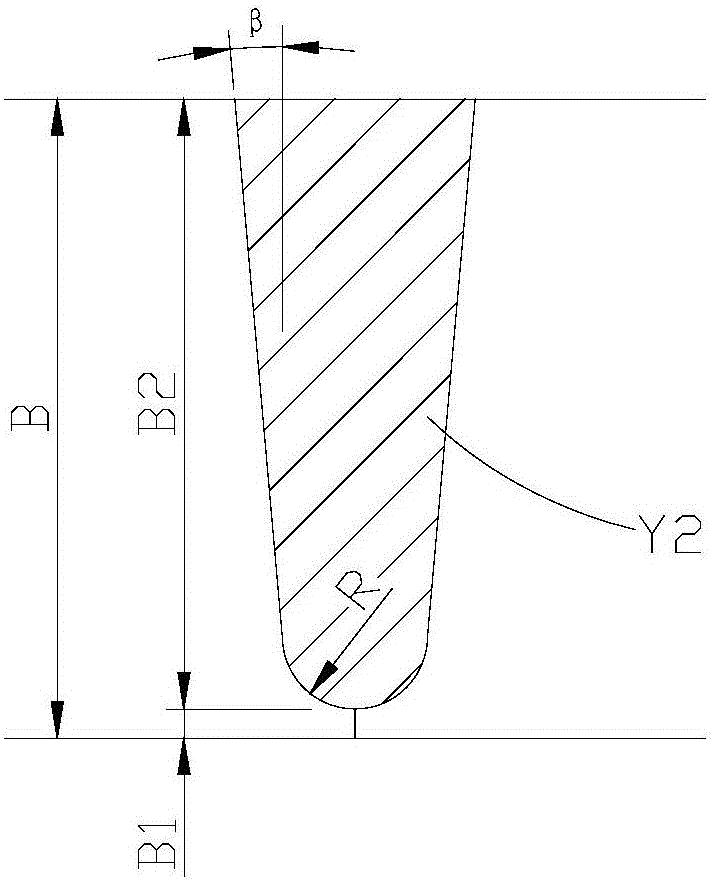

轴管的厚度在7-15毫米左右，，，，，，，，对接焊缝坡口接纳窄间隙坡口形式，，，，，，，，镌汰焊缝金属的填充量，，，，，，，，提高焊缝组织的晶粒度和焊接效率 。。。。。。 。坡口形式如图3所示 。。。。。。 。β角度在3度左右，，，，，，，，R在8毫米左右 。。。。。。 。
图3 焊缝坡口形状 图4 Artsen PM系列焊机
2.2.2 接纳亿万先生mr电气Artsen PM 500F逆变数字焊机和环缝专机装备 。。。。。。 。

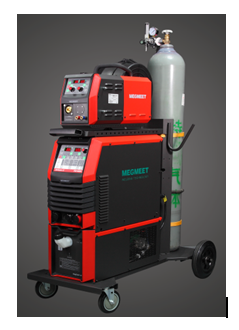

Artsen PM系列焊机是面向专业用户设计的全数字IGBT逆变CO2/MAG/MIG多功效焊接电源，，，，，，，，脉冲焊接的各阶段参数，，，，，，，，凭证差别的工况举行微调，，，，，，，，可获得更优的焊接质量，，，，，，，，高速全数字控制，，，，，，，，监控熔滴过渡的每一个阶段，，，，，，，，准确实现“一脉一滴”，，，，，，，，从而获得稳固险些无飞溅的焊接 。。。。。。 。焊机如图4所示 。。。。。。 。

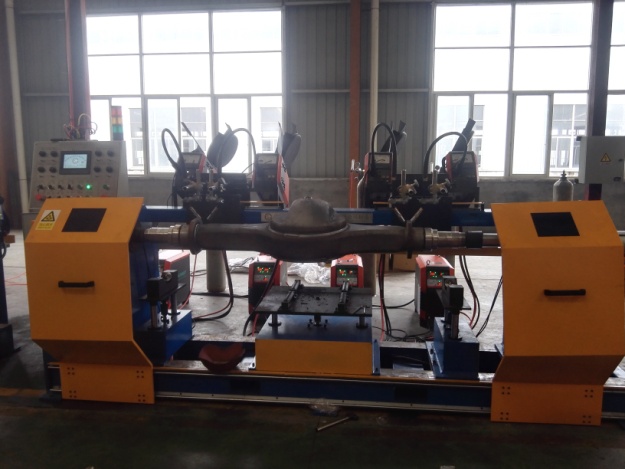

车桥轴头双环缝自动焊接装备，，，，，，，，装置两把焊枪，，，，，，，，并同时焊接 。。。。。。 。PLC控制，，，，，，，，自动实现摆动，，，，，，，，提升和跟踪功效 。。。。。。 。带有自动夹紧功效，，，，，，，，包管工件装置尺寸 。。。。。。 。专机图片如图4所示 。。。。。。 。

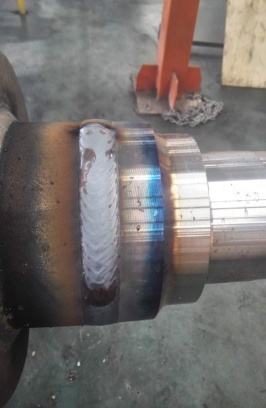

图5 车桥轴头双环缝自动焊接专机 图6 车轴轴头环焊缝

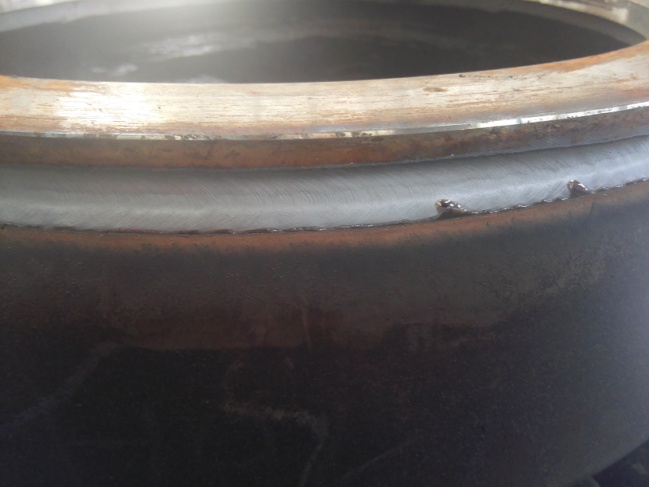

产品焊接工艺参数：焊接层数3层，，，，，，，，电流规模240-270A，，，，，，，，电压25-28V，，，，，，，，焊接速率0.5M/Min，，，，，，，，焊丝直径1.2，，，，，，，，保�； ；；；； ；；て�80%氩气和20%二氧化碳，，，，，，，，焊丝型号ER50-6 。。。。。。 。焊缝照片如图6所示 。。。。。。 。
2.3 效果比照
亿万先生mr电气Artsen PM系列焊机可实现与机械人、专机配合，，，，，，，，通过模拟或者数字两种通讯方法，，，，，，，，实现焊接控制 。。。。。。 。知足其自动化要求 。。。。。。 。焊缝外貌及周边没有飞溅颗粒，，，，，，，，焊后工件外貌不必整理 。。。。。。 。焊缝探伤检测，，，，，，，，及格率99% 。。。。。。 。疲劳韧性知足客户要求 。。。。。。 。
三、轴座与轴的焊接工艺
3.1 工艺要求
焊缝高度8mm；； ；；；； ；；焊缝匀称，，，，，，，，无裂纹、气孔、夹渣、咬边等缺陷；； ；；；； ；；预热温度150—200℃；； ；；；； ；；熔深大于0.5mm，，，，，，，，焊缝洛氏硬度小于78HB，，，，，，，，热影响区洛氏硬度小于83HB 。。。。。。 。焊接工序质量参数：电流260—300，，，，，，，，电压28—31，，，，，，，，焊丝直径1.2，，，，，，，，材质为ER70S—6，，，，，，，，80%氩气和20%二氧化碳混淆气体，，，，，，，，气体流量18—25L/Min，，，，，，，，直流反接，，，，，，，，干伸长15—20mm 。。。。。。 。工件焊接位置，，，，，，，，如图7所示 。。。。。。 。
图7 轴座与轴焊接位置图
3.2 解决计划

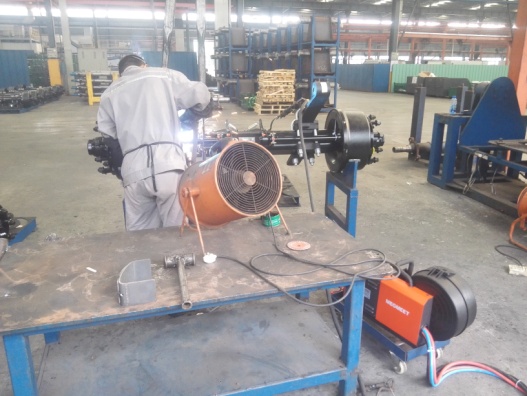

客户早先使用的焊机是晶闸管焊机，，，，，，，，电流类型是直流，，，，，，，，电流在260时，，，，，，，，飞溅大，，，，，，，，工件外貌有大颗粒飞溅物，，，，，，，，焊后需要整理 。。。。。。 。现接纳亿万先生mr电气Artsen PM 500F焊机，，，，，，，，使用脉冲模式，，，，，，，，实现焊接历程中无飞溅焊接 。。。。。。 。现场焊接图，，，，，，，，如图8所示 。。。。。。 。
图8 轴座与轴焊接现场
3.3 效果比照
与之前的直流焊机比照，，，，，，，，飞溅量镌汰了80%以上，，，，，，，，整体焊接效率提高30% 。。。。。。 。镌汰打磨的劳动强度 。。。。。。 。焊缝及格率在98%以上 。。。。。。 。
四、车桥增强环及桥壳盖焊接
4.1 工艺要求
在桥壳众多焊缝中，，，，，，，，变形轴管与桥壳的两条环焊缝尤其要害，，，，，，，，它与驱动桥壳形成一体，，，，，，，，使左右驱动车轮的轴向相对位置牢靠，，，，，，，，一起支承车架及其上的各总成质量，，，，，，，，同时在汽车行驶时遭受由车轮传来的路面反作用力和力矩，，，，，，，，并经悬架传给车架 。。。。。。 。使用卧式气动夹紧工装，，，，，，，，轴头与桥管夹紧后，，，，，，，，中心不得有倾斜征象；； ；；；； ；；焊缝要求，，，，，，，，无未熔合、裂纹、气孔等缺陷，，，，，，，，知足熔深和疲劳韧性要求 。。。。。。 。
4.2 解决计划
在桥壳焊接作业中，，，，，，，，桥壳后盖先点焊牢靠，，，，，，，，然后通过变位机发动桥壳后盖圆周旋转，，，，，，，，变位机倾斜45度，，，，，，，，焊枪居中 。。。。。。 。从工艺角度剖析，，，，，，，，爆发缺陷主要有以下几个方面：1）焊接参数不对理，，，，，，，，电流电压过低，，，，，，，，导致未熔合或者熔深缺乏；； ；；；； ；；2）焊接速度过快，，，，，，，，热输入过� 。。。。。。 。�，，，，导致未熔合或者熔深缺乏；； ；；；； ；；3）桥壳盖在举行装配后盖外圆与中心定位孔同轴度欠好，，，，，，，，导致焊枪偏离焊缝，，，，，，，，爆发一边未熔合或者熔深缺乏的缺陷 。。。。。。 。桥壳盖焊接示意图，，，，，，，，如图9所示 。。。。。。 。
图9 桥壳焊接示意图
凭证客户工艺需求，，，，，，，，此焊缝焊接接纳亿万先生mr电气Artsen CM 500直流焊机 。。。。。。 。该系列产品搭载“特殊能量控制的短途经渡”控制工艺，，，，，，，，该工艺通过实时控制焊接电流和电压，，，，，，，，调理熔滴过渡特征和熔滴形状，，，，，，，，从而改善焊缝成型，，，，，，，，提高焊接速率，，，，，，，，减小焊接飞溅 。。。。。。 。
图10 客户现场桥壳焊接照片
焊接工艺为，，，，，，，，焊接电流300—320，，，，，，，，电压29—32，，，，，，，，焊丝直径1.2，，，，，，，，材质为ER70S—6，，，，，，，，80%氩气和20%二氧化碳混淆气体，，，，，，，，气体流量18—25L/Min，，，，，，，，直流反接，，，，，，，，干伸长15—20mm，，，，，，，，焊接速率420mm/min 。。。。。。 。
4.3 效果比照
Artsen CM 500焊机，，，，，，，，比通俗焊机提供更稳固的焊接电流电压输出，，，，，，，，电弧的稳固性和抗滋扰性更强 。。。。。。 。在焊接碳钢中厚板时，，，，，，，，能够实现飞溅量较低，，，，，，，，熔深较深的焊接 。。。。。。 。能够与机械人或者专机配套 。。。。。。 。产品的及格率在99%以上 。。。。。。 。
五、车桥凸缝盘焊接
5.1 工艺要求
车轴上的两个牢靠环，，，，，，，，四条环角焊缝同时起弧焊接 。。。。。。 。要求熔深大于2mm，，，，，，，，焊脚尺寸大于10mm，，，，，，，，焊缝平整平滑，，，，，，，，无咬边、裂纹、气孔、未焊透等缺陷 。。。。。。 。牢靠环的自动焊接纳Artsen Plus 500P系列焊机，，，，，，，，4枪同时焊接装备 。。。。。。 。具有快速到位、自动调理的功效 。。。。。。 。该专机如图11所示 。。。。。。 。
图11 四枪环缝焊接装备
5.2 解决计划
亿万先生mr电气Artsen Plus系列焊机具有电弧挺度高、指向性好、焊接电弧稳固、抗滋扰能 力强等特点；； ；；；； ；；可实现多枪同时焊接，，，，，，，，解决了以往多枪同时焊接时爆发滋扰问题 。。。。。。 。电弧压力提高，，，，，，，，焊接熔深比通俗脉冲熔深大 。。。。。。 。焊缝成型及熔深尺寸如图12所示 。。。。。。 。该系列电源还具有熔滴尺寸匀称，，，，，，，，弧是非而稳固，，，，，，，，熔池扰动低，，，，，，，，气孔概率小等特点 。。。。。。 。图13比照了该电弧与通俗电弧的区别 。。。。。。 。别的该系列电源大幅降低对焊接外件的消耗，，，，，，，，延伸了导电嘴的使用寿命，，，，，，，，由原来的一天换一次，，，，，，，，提高到3天换一次；； ；；；； ；；喷嘴整理的次数也由原来的半天整理一次，，，，，，，，提高到现在2天整理一次 。。。。。。 。
图12 焊缝成型及熔深尺寸
a. 通俗脉冲 b. 短弧脉冲
图13 Artsen Plus焊机短弧脉冲与通俗脉冲比照
5.3 效果比照
该四枪专机系统，，，，，，，，接纳了亿万先生mr电气Artsen Plus焊机，，，，，，，，不但解决多枪滋扰问题，，，，，，，，并且给客户生产提高了效率，，，，，，，，镌汰了易损件的消耗 。。。。。。 。导电嘴和喷嘴等物品的消耗量降低3到4倍，，，，，，，，焊缝的及格率险些抵达100% 。。。。。。 。
六、总结
接纳上述亿万先生mr焊机和焊接装备，，，，，，，，使汽车后桥的生产批量增添，，，，，，，，焊接质量大大提高；； ；；；； ；；不但改善了工人的作业情形，，，，，，，，并且降低了工人劳动强度，，，，，，，，节约能源，，，，，，，，镌汰质料消耗，，，，，，，，降低生产本钱 。。。。。。 。亿万先生mr一直致力于一直知足与逾越客户的期望，，，，，，，，一直加大对研发的投入和一连立异，，，，，，，，提供精美绝伦的手艺和产品，，，，，，，，为客户提供最佳解决计划 。。。。。。 。
