海工行业导管架焊接计划

一、产品先容

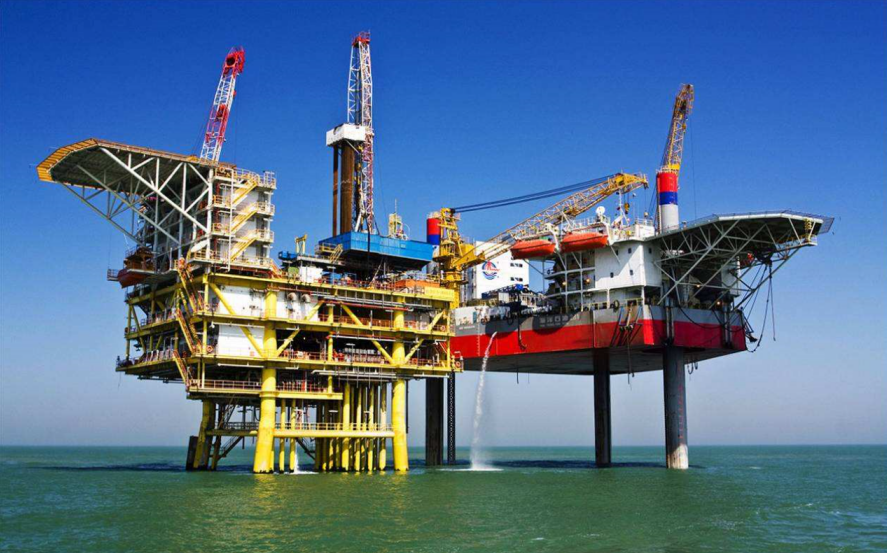

海洋平台是为海上举行钻井、采油、集运、视察、导航、施工等活动提供生产和生涯设施的修建物。。。。。。按其结构特征和事情状态可分为牢靠式、活动式和半牢靠式三大类。。。。。。

牢靠式平台的下部由桩、扩大基脚或其他结构直接支承并固着于海底，，，，，，，，按支领情形分为桩基式和重力式两种。。。。。�；；；；；疃狡教ǜ∮谒谢蛑С杏诤５�，，，，，，，，能从一井位移至另一井位，，，，，，，，按支领情形可分为着底式和浮动式两类。。。。。。半牢靠式海洋平台，，，，，，，，它既能牢靠在深水中，，，，，，，，又具有可移性。。。。。。

导管架平台又称桩式平台，，，，，，，，归属于牢靠式平台，，，，，，，，是由打入海底的导管架来支承整个平台，，，，，，，，由下部导管架，，，，，，，，钢桩，，，，，，，，以及上部平台组成。。。。。。能经受风、浪、流等外力作用，，，，，，，，具有顺应性强、清静可靠、结构简朴、造价低的优点。。。。。。其中导管架主要由中空的腿柱和毗连腿柱的纵横拉筋组成。。。。。。

二、客户先容

深圳赤湾胜宝旺工程有限公司（CSE）为中外合资的股份有限公司，，，，，，，，划分由中国海洋石油投资控股有限公司（持有36%的股份）；；；；；胜宝旺工程控股私人有限公司（持有32%的股份）；；；；；深圳市新南山控股（集团）股份有限公司（持有32%的股份）三家股东组成。。。。。。公司位于深圳赤湾港东岸，，，，，，，，坐拥185,000平方米的制作园地和406米长的码头岸线，，，，，，，，园地可用于大型海洋石油自然气导管架、平台、模等陆地制作。。。。。。导管架制作以其高效，，，，，，，，可靠，，，，，，，，低本钱而著名。。。。。。

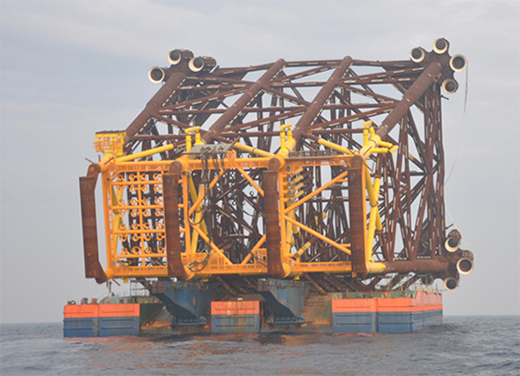

图1 导管架

三、现场问题

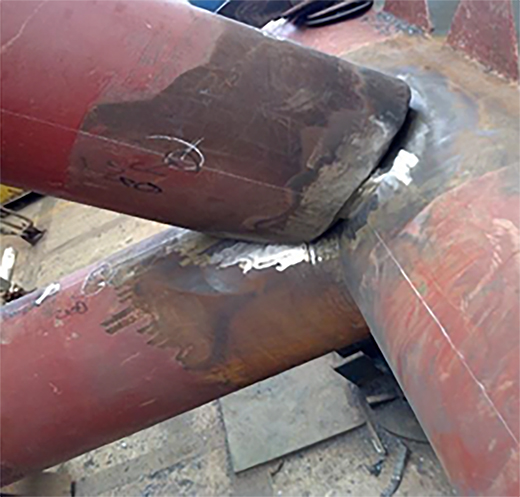

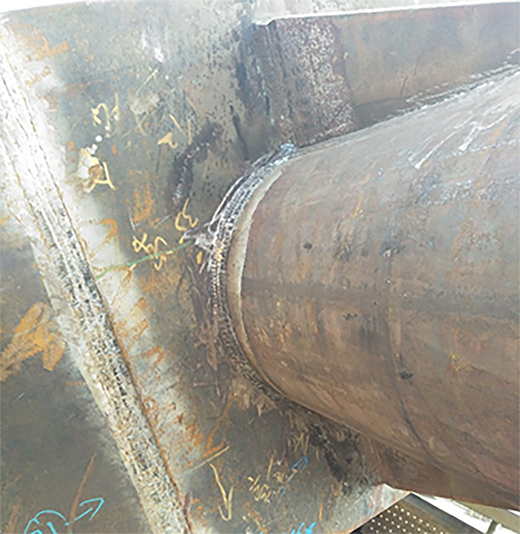

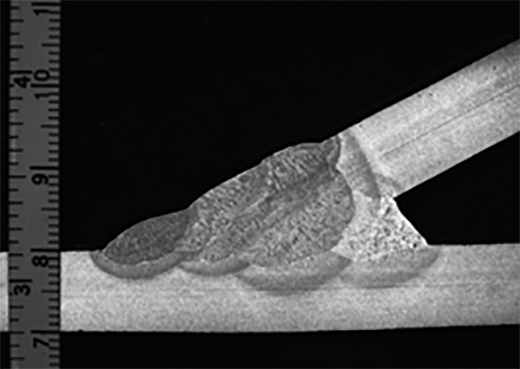

导管架制造，，，，，，，，拉筋马鞍口焊缝是整个制造历程中最难焊接的节点之一，，，，，，，，高空作业，，，，，，，，精度低，，，，，，，，组对差，，，，，，，，位置受限。。。。。。需要使用焊条打底，，，，，，，，气保药芯焊丝填充，，，，，，，，多层多道，，，，，，，，填充量大。。。。。。现场一直有以下问题困扰客户：

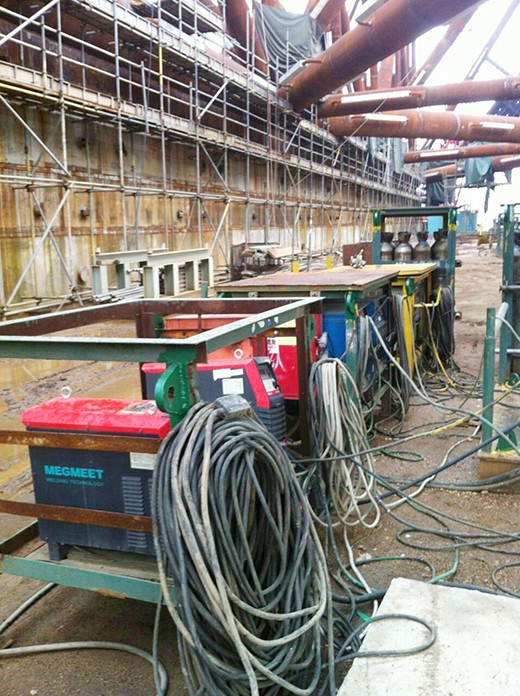

① 高空作业，，，，，，，，需70~100米远距离焊接，，，，，，，，压损大，，，，，，，，滋扰强，，，，，，，，焊接不稳固，，，，，，，，造成严重质量隐患。。。。。。

② 高空作业，，，，，，，，需要手把、气保工艺交替使用，，，，，，，，同时需要准备2台焊机，，，，，，，，装备使用效率低。。。。。。

③ 户外作业情形差，，，，，，，，坡口填充量大，，，，，，，，大电流一连焊接，，，，，，，，焊机频仍损坏。。。。。。

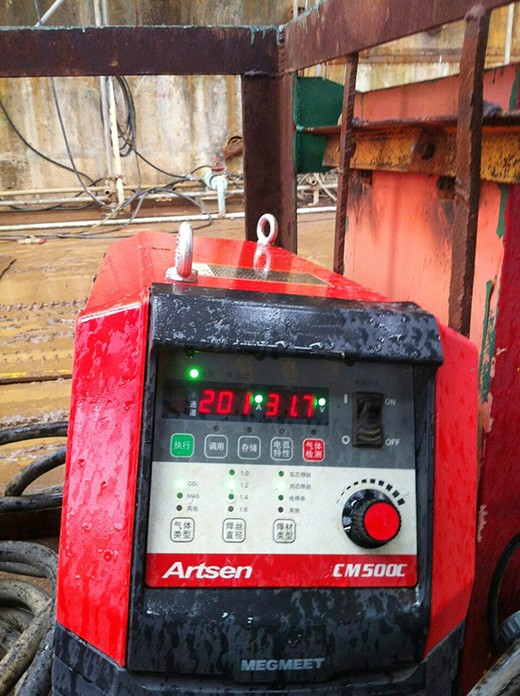

④ 远距离焊接，，，，，，，，送丝机只能简陋调理焊接参数，，，，，，，，无准确显示，，，，，，，，影响焊接质量。。。。。。
